一、产品用途:

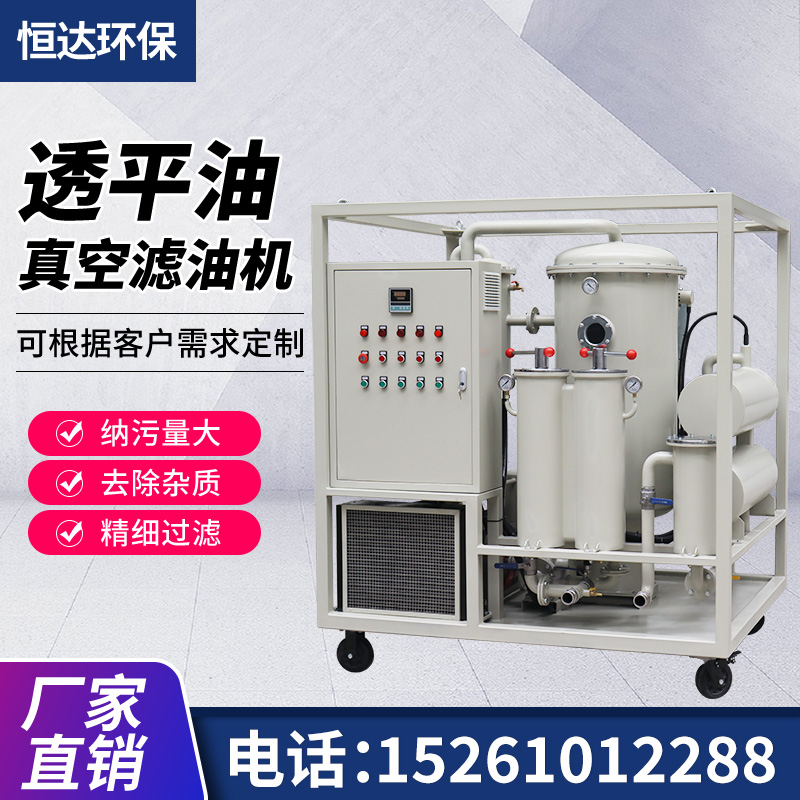

●hdty系列透平油真空滤油机主要用于电力、冶金、化工、造纸、火力(水力)发电机组、工业汽轮机组等使用汽轮机透平油的企业。
●用于处理不合格的透平油,使油品过滤后指标达到《gb/t7596-2000运行中汽轮机油质量标准》的要求。
●用于对已经串气、漏水、老化、含酸、多泡、乳化的油品做净化处理,使严重浑浊乳化的透平油经处理后变得清澈透明,达到或者接近新油品质,保证机组调节、润滑系统正常工作,延长机组的维修周期。
二、产品技术特点:
●采用复式气液分离塔大面积三维立体闪蒸技术,具有很强破乳、除水能力。
●采用国内外最新工艺、集重力法、汽化法、真空分离、机械过滤等优点于一体。
●多级精密过滤,逐级加密,纳污量大,有效去除油中机械杂质。
●加热系统采用低密度炭纤维循环流动加热技术,杜绝油质裂解,确保加热均匀,油温稳定。
●自动化控制:先进的自动恒温控制、自动液位控制、自动消泡控制、自动压力保护、自动防喷油控制等措施,以及精良的配置,保证设备在运行中安全稳定。
●在线滤油,可无人值守,运行状态由指示灯显示。
●整机连锁安全保护,进油与加热系统连锁,避免误操作带来的不利影响。
●可在线或离线使用,破乳、脱水、除酸、除杂质、保证机组调节、润滑系统正常工作。
三、用户可订制配置:
●选配水环式真空泵。
●选配带累加功能的流量计。
●选配在线水分检测仪,在线颗粒度检测仪。
●选配“exdiibt4防爆型”或“exdiict4防爆型”。
●选配plc智能控制,触摸屏操作,并设动态显示。
●选配高品质进口产品动力部件、过滤部件、电器部件以提高设备的使用性能。
四、用户可订制整机结构:
●根据需要可任意选择设备颜色。
●整机结构可制作成移动式、固定式。
●可制作成全封闭式、遮檐式、帆布蓬、敞开式。
●整机可制作成带有板框滤油机功能的,对于含杂质重的油品过滤效果更佳。
五、产品技术参数表:
项目 | 参数名称 | 单位 | hdty-30 | hdty-50 | hdty-100 | hdty-150 | hdty-200 | hdty-300 | ||
设 备 技 术 参 数
| l/min | 30 | 50 | 100 | 150 | 200 | 300 | |||
l/h | 1800 | 3000 | 6000 | 9000 | 12000 | 18000 | ||||
工作真空度 | mpa | -0.06 ~ -0.098 | ||||||||
工作压力 | mpa | ≤0.4 | ||||||||
恒温控制范围 | ℃ | 20~80 | ||||||||
电源 | v | 380v/50hz(可根据用户要求定制) | ||||||||
工作噪声 | db(a) | ≤75 | ||||||||
总功率 | kw | 23 | 33 | 65 | 85 | 108 | 130 | |||
进出口管径 | mm | 25 | 32 | 40 | 50 | 50 | 65 | |||
设备重量 | kg | 500 | 600 | 800 | 1000 | 1200 | 1500 | |||
外形尺寸 | 长 | mm | 1400 | 1500 | 1600 | 1700 | 1800 | 2000 | ||
宽 | mm | 1000 | 1050 | 1300 | 1300 | 1400 | 1600 | |||
高 | mm | 1500 | 1600 | 1900 | 1900 | 2000 | 2200 | |||
油 处 理 指 标 | 油中含水量 | ppm | ≤80 | (gb/t7600) | ||||||
油中含气量 | % | ≤0.1 | (gb/t423) | |||||||
酸值 | mgkoh/g | ≤0.3 | (gb/t264) | |||||||
破乳化度 | min | ≤15 | (gb/t7305) | |||||||
清洁度 | nas | ≤6 | (1638) | |||||||
过滤精度 | μm | ≤5 |
